交流電阻 (Rac) 導致的磁芯磁滯損耗
發布日期：2025/5/12

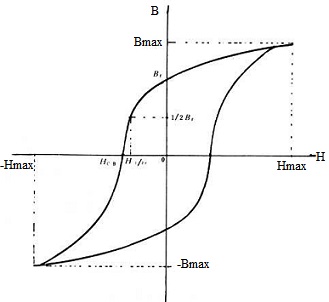

由于該設備大約在 50 kHz 頻率范圍以上使用，交流電阻在增加導線電阻方面起著最主要的作用。“皮膚效應”被稱為這種效應。由于通過導線施加更高頻率的信號（超過 50 kHz），而不是穿過導體的整個橫截面區域，電流將穿過導線的表面。由于未使用****線圈區域，電阻升高，并且該電阻值根據增加的頻率而變化。 磁通密度的差異將與理想磁芯中的磁場 (H) 場變化相匹配。但由于結構特點，功能核心可能存在細微差異。對于施加的零 H 場，由于剩磁，磁通密度不會為零，并且在某個 H 場后磁通密度會飽和。為了將剩磁 Br 降低到零，需要在相反方向引入額外的抑制能量。在負循環中也必須遵循相同的策略，以允許器件在 BH 曲線的正負區域之間工作。根據施加的頻率，BH 曲線和剩磁通常不同，磁滯損耗隨頻率升高而增加。  絕緣電阻 (Rd) 為防止內部短路，主要材料和繞組線圈使用絕緣。絕緣材料中使用的介電材料有其自身的電阻，為有損元件增加了寶貴的電感值。這部分負責漏電流，并且由于介電材料已經產生線間電容。 上述電阻值與標稱電感值一起存在于功能電感器中。除標稱電感外，總電阻值由以下關系給出：
品質因數 (Q-Factor) 提供有關感應反應的組件與在其操作期間產生感應損耗的電阻器之間比率的信息。品質因數公式如下：  品質因數公式 Q 因子也可以用功率關系術語表示。如前所述，由于外部參數，增加了具有標稱電感的電阻組件。該電阻器會增加電感器的損耗，從而降低電感器的效率。
電阻器會增加電感器的損耗 根據以上兩個關系，我們可以指定，如果 DC、AC 和 Dielectric 的電阻值較高，則功率損耗也較高，Q-Factor 的值較低。這將導致結果下降。如果 Q 值很高，消費者可能會推斷出所選電感器的交流和直流電阻水平較低，因此相對于較低 Q 值的電感器具有較低的功率損耗。因此，Q 因子可以提供有關電感器效率的信息。因此，為了從中獲得****效率，電感的 Q 值應該很高。 |
